16. NAT¶
A routerek talán egyik leggyakrabban használt funkciója a NAT, melynek bállítása számos előismeretet igényel. A szolgáltatás működésének lényegét a Hálózati címfordítás

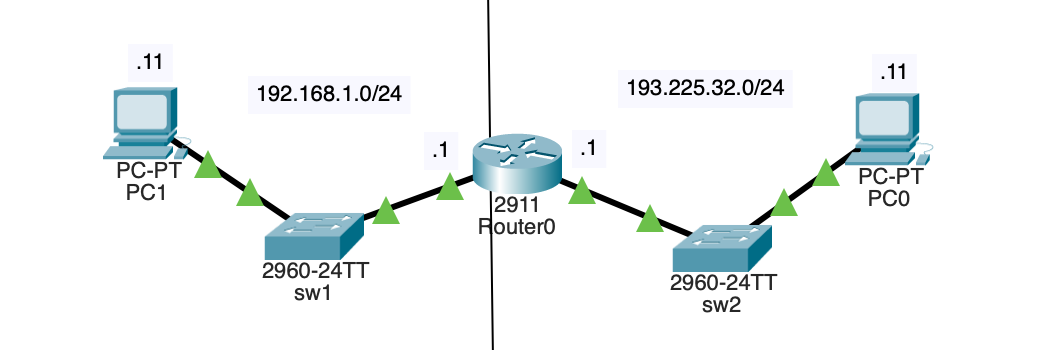

kepAlaIras¶
1ena
2conf term
3no ip domain-lookup
4hostname R1
5
6int g0/0
7ip address 192.168.1.1 255.255.255.0
8ip nat inside
9no shutdown
10exit
11int g0/1
12ip address 193.225.32.1 255.255.255.0
13ip nat outside
14no shutdown
15exit
16ip nat inside source static 192.168.1.11 193.225.32.11
1R1# sh ip nat translations
2Pro Inside global Inside local Outside local Outside global
3icmp 193.225.32.11:1 192.168.1.11:1 193.225.32.10:1 193.225.32.10:1
4icmp 193.225.32.11:2 192.168.1.11:2 193.225.32.10:2 193.225.32.10:2
5icmp 193.225.32.11:3 192.168.1.11:3 193.225.32.10:3 193.225.32.10:3
6icmp 193.225.32.11:4 192.168.1.11:4 193.225.32.10:4 193.225.32.10:4
7--- 193.225.32.11 192.168.1.11 --- ---
1R1# debug ip nat
16.1. PAT¶

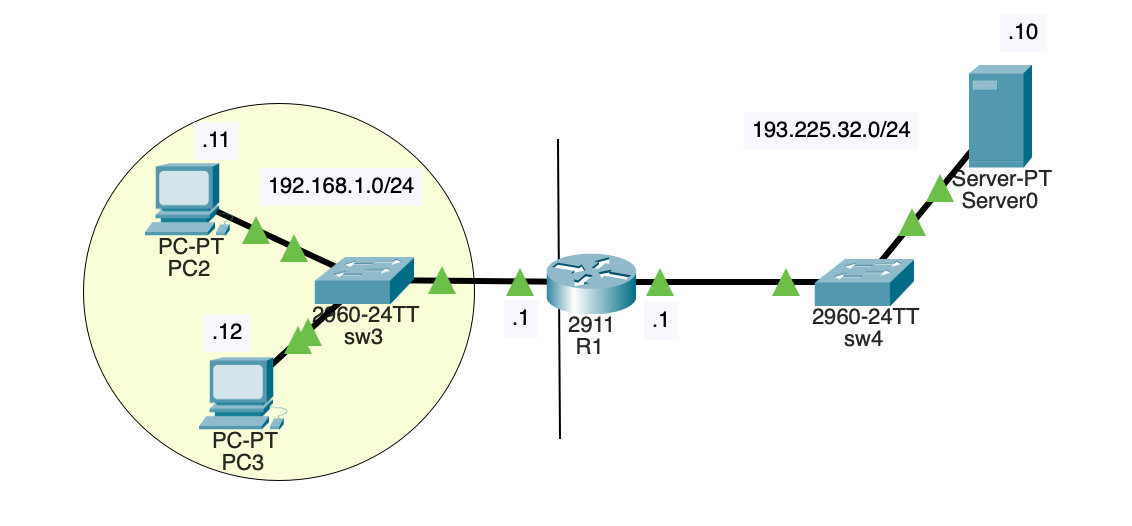

kepAlaIras¶
16.1.1. R1¶
1ena
2conf term
3no ip domain-lookup
4hostname R1
5
6int g0/0
7ip address 192.168.1.1 255.255.255.0
8ip nat inside
9no shutdown
10exit
11int g0/1
12ip address 193.225.32.1 255.255.255.0
13ip nat outside
14no shutdown
15exit
16access-list 1 permit 192.168.1.0 0.0.0.255
17ip nat inside source list 1 interface g0/1 overload
Kliensek beállíása, majd: - szerver ping - http://www.company.com
1R1# sh ip nat translations
2Pro Inside global Inside local Outside local Outside global
3icmp 193.225.32.1:1 192.168.1.11:1 193.225.32.10:1 193.225.32.10:1
4icmp 193.225.32.1:2 192.168.1.11:2 193.225.32.10:2 193.225.32.10:2
5icmp 193.225.32.1:3 192.168.1.11:3 193.225.32.10:3 193.225.32.10:3
6icmp 193.225.32.1:4 192.168.1.11:4 193.225.32.10:4 193.225.32.10:4
7udp 193.225.32.1:1025 192.168.1.11:1025 193.225.32.10:53 193.225.32.10:53
8tcp 193.225.32.1:1025 192.168.1.11:1025 193.225.32.10:80 193.225.32.10:80
